测量原理
科里奥利质量流量
产品标题

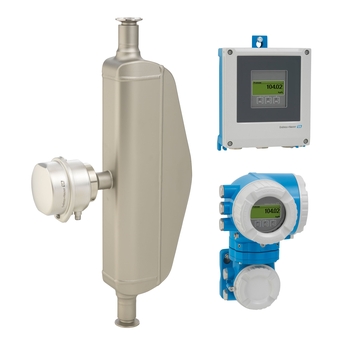

Specialist for life sciences, as remote version with up to 4 I/Os.
Dedicated to applications under sterile conditions in the life sciences industry.
传感器特点
Highest process quality – fully compliant to industry requirements. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space‐saving installation – no in-/outlet run needs.
ASME BPE, 3‐A and EHEDG conform & low delta ferrite. Electropolished measuring tube in 1.4435 (316L).
变送器特点
Full access to process and diagnostic information – numerous, freely combinable I/Os and fieldbuses. Reduced complexity and variety – freely configurable I/O functionality. Integrated verification – Heartbeat Technology.
Fast recovery from CIP/SIP. Remote version with up to 4 I/Os; hygienic sensor connection housing with IP69. Backlit display with touch control and WLAN access.
公称口径范围
DN 8...50 (⅜...2")
接液部件材质
测量管：1.4435 (316L)
连接部件：1.4435 (316L)、1.4404 (316/316L)
测量变量
质量流量、密度、温度、体积流量、校正体积流量、参考密度、浓度
最大测量误差
质量流量（液体）：±0.10 %
体积流量（液体）：±0.10 %
质量流量（气体）：±0.50 %
密度（液体）：±0.0005 g/cm³
测量范围
0...70 000 kg/h (0...2570 lb/min)
最大过程压力
PN 40，Cl. 150，20K
介质温度范围
标准：–50...+150 °C (–58...+302 °F)
可选：–50...+205 °C (–58...+401 °F)
环境温度范围
标准：–40...+60 °C (–40...+140 °F)
可选：–50...+60 °C (–58...+140 °F)
传感器外壳材质
1.4301 (304)，耐腐蚀
传感器接线盒（标准）：铝合金AlSi10Mg涂层
传感器接线盒（可选）：1.4301 (304)、1.4404 (316L)
变送器外壳材质
铝合金AlSi10Mg涂层；1.4409 (CF3M)，类同316L；聚碳酸酯
防护等级
分体式传感器（标准）：IP66/67，Type 4X
分体式传感器（可选）：IP69。分体式变送器：IP66/67, Type 4X
显示/操作
四行背光显示，触摸键操作（外部操作）
通过现场显示单元和调试软件设置
输出
4路输出：
4...20 mA HART（有源/无源）
4...20 mA WirelessHART
4...20 mA（有源/无源）
脉冲/频率/开关量输出（有源/无源）
双脉冲输出（有源/无源）
继电器输出
输入
状态输入
4...20 mA输入
数字通信
HART、PROFIBUS PA、FOUNDATION Fieldbus、Modbus RS485、Profinet、Ethernet/IP、OPC-UA
电源
24 VDC
100...230 VAC
100...230 VAC / 24 VDC（非危险区）
防爆认证
ATEX、IECEx、cCSAus、NEPSI、INMETRO、EAC
产品安全性
CE认证、C-tick认证、EAC认证
功能安全性
功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用
计量认证和证书
在认证标定装置上执行标定（符合ISO/IEC 17025标准）
Heartbeat Technology（心跳技术）符合ISO 9001:2008标准章节7.6 a的溯源校验要求（TÜV认证）
压力认证和证书
PED、CRN
材料证书
3.1材料证书
卫生型认证和证书
3-A、EHEDG、ASME BPE、ISPE
